2017年７月に当方で製作した
ぺるけ式ベーシックアンプ（ノグチトランス版）です。
木村哲著「情熱の真空管アンプ」記載の
ぺるけ式全段差動プッシュプルアンプをベースに
電源部回路は、多少変更しています。
シャーシに擦り傷、真空管の印字薄など
8年間の使用感があります。

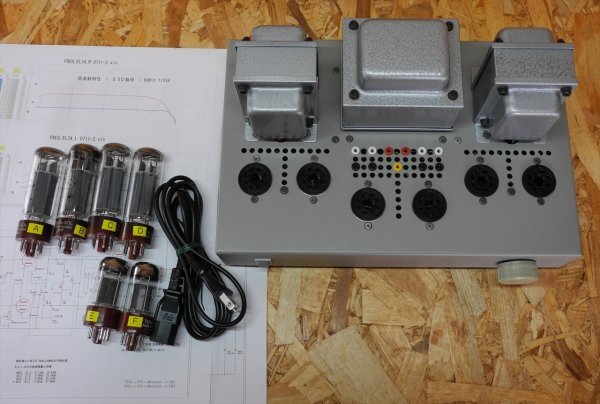

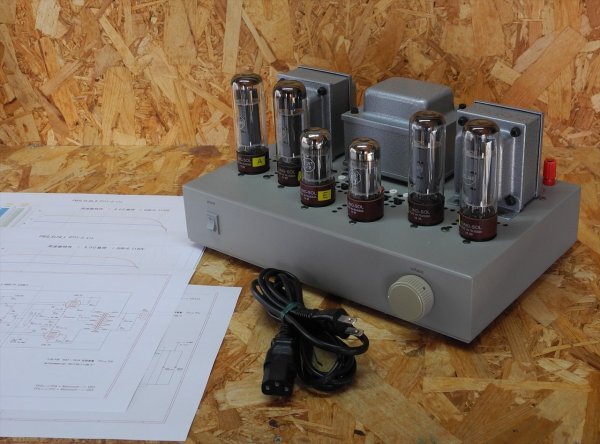

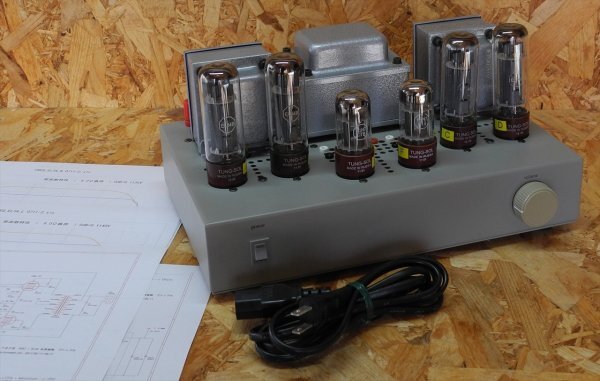

①～④が全てです。
---

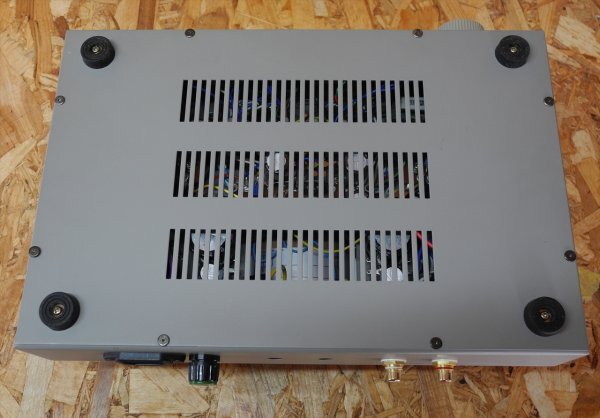

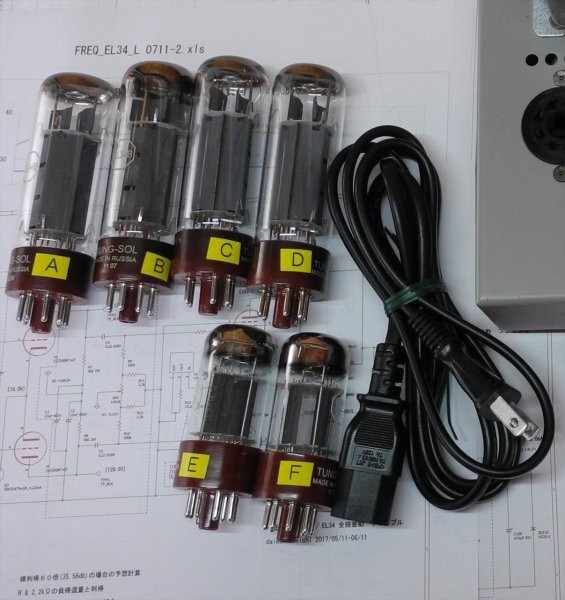

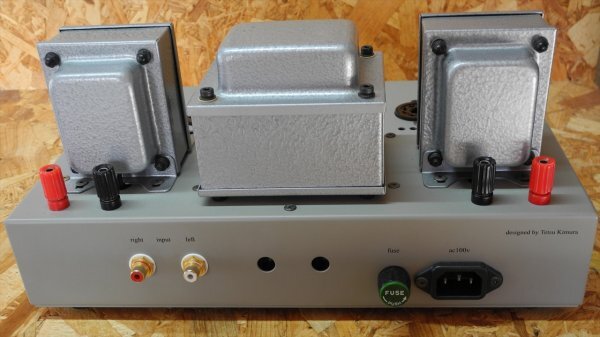

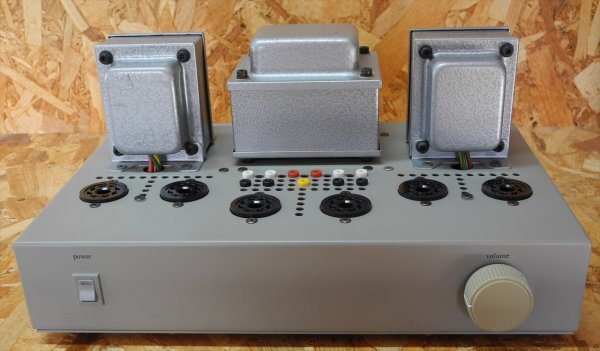

①本体（試聴用Tung-Sol真空管付属）
②電源コード
③回路図
④製作時の測定データ
---

制作後は、オフ会に出て使用すること数回、作品展示に数回程度です。
使用頻度は高くありません。
今回の出品に際し、12時間通電後再調整。
その後３日間連続通電で音出ししましたが
異常な発熱等ありませんでした。

古い物ですので、動作の保証はできませんが、
しばらくは、このまま使用できるはずです。
当方、アンプ等の製作は10台以上の実績があり、
回路設計や製作スキルには自信があります。

諸元等（製作時）
---
2SK30ATM + Tung-Sol 6SN7GTB + Tung-Sol EL34B
動作点は253.5V,16.2V,41.3mA
（商用電源電圧102V）

電源トランスは、220V DC190mA。
ノグチトランス　PMC-190SH
出力トランスは、8kΩ(180mA ２本分)。
ノグチトランス　PMF-28P-8k　LR別、計2台
チュークトランス、1.0H/0.15A/DCR27Ω。
東栄変成器　CH-1150　LR別、計2台

周波数特性
　L-ch　926mW(8Ω負荷)　10Hz(0dB)～130kHz(-3dB)
　R-ch　911mW(8Ω負荷)　10Hz(0dB)～130kHz(-3dB)

出力　8Ω負荷(1kHz 歪率1%)
　L-ch　5.2W
　R-ch　5.3W

裸利得と総合利得、負帰還量
　L-ch　56.60倍(35.06dB)　23.86倍(27.55dB)　7.51dB
　R-ch　56.45倍(35.03dB)　23.81倍(27.54dB)　7.49dB

残留雑音（入力短絡）(TRIO VT-125 FLAT)
　L-ch　125uV
　R-ch　85uV
---

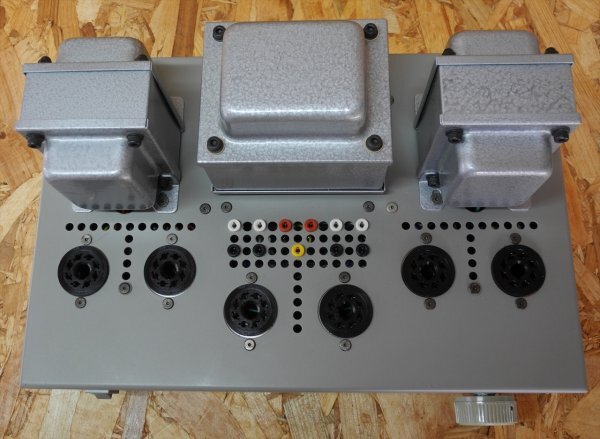

ソフトン社製 ぺるけアンプ標準シャーシ
ソフトン社製 小型２２接点抵抗切替え式アッテネータ
リーダー電子社製 L35S


（2025年 11月 30日 6時 10分 追加）
申し訳ありません。使用しているVRが間違っていました。　誤＝ソフトン社製 小型２２接点抵抗切替え式アッテネータ　正＝アルプス電気 ミニデテント2連ボリューム・21点クリック RK27112 50KΩAカーブ
