【車体図】近郊形電車図面1/2（車体関係）
資料区分： 複製品（原本ではありません。ご注意ください）
発行年月： 1963年12月
発行箇所： 国鉄車両設計事務所発行
原本サイズ： A4縦・A3横サイズ
ページ数： 約138ページ
製本サイズ： A4横
製本方法： 無製本
掲載形式：
モハ１１１ １～６４
モハ１１０ １～６４
クハ１１１ １～４９・３０１～３３４
モハ１１３ １～９
モハ１１２ １～９
モハ１１５ １～５１
モハ１１４ １～５１
クハ１１１ １～９８
モハ４０１ １～２３
モハ４００ １～２３
クハ４０１ １～４６
モハ４２１ １～２０
モハ４２０ １～２０
クハ４２１ １～４０
＝＝＝＝＝＝
【はじめに】
国鉄の資料類を複製して頒布しています。
この取り組みを初めて10年以上経ちますが、きっかけは一部の雑誌執筆者のみが情報を知っている状態によって、執筆者の都合の悪い情報は世に出ないケースが多かった為、多くの方に「公式説明書などでどう説明されているか」を広めたかったためです。103系が山手線向けというような説明書を見ても何も書かれていないような事が広がったのも、公式説明書などを見てチェックできる体制が整っていなかったからと言えましょう。
誰かが抱え込むと世に出ないような希少な情報を多くの人で共有できる方が鉄道趣味界にとって有益と考えています。
また、付図は模型を作る人からするととても重宝するものだと思います。原本だと数万もするものでも、複製なら数千円で済みますし、そのような用途であれば複製で十分であろうと言うことで多くの方に利用していただいています。
ただ、これらを資料としてではなく飾るための「コレクション」として集めている方にとっては複製は何の意味もありません。コレクターの方には全く価値がないかもしれませんが、そうでない方にとっては、高い原本をゲットしたけど、内容が思ったものではなくてがっかりしたという事も防げます。また、原本は経年からボロボロになってページをめくるのも厳しく、本当に飾るだけになり資料としても使いにくいものもありますが、複製ならいったん綺麗な紙に印刷しなおすので状態が格段に改善できます。
昔から、多くの妨害を受けてきましたが、めげずにやってきましたし、今後もそうするつもりです。一気に商品を出す事ができませんが、よろしくお願いします。
＝＝＝＝＝＝
【資料説明】
401系に始まる近郊形電車ですが、421系、111系、115系、113系と用途を変えていくつかの系列で量産が開始されました。

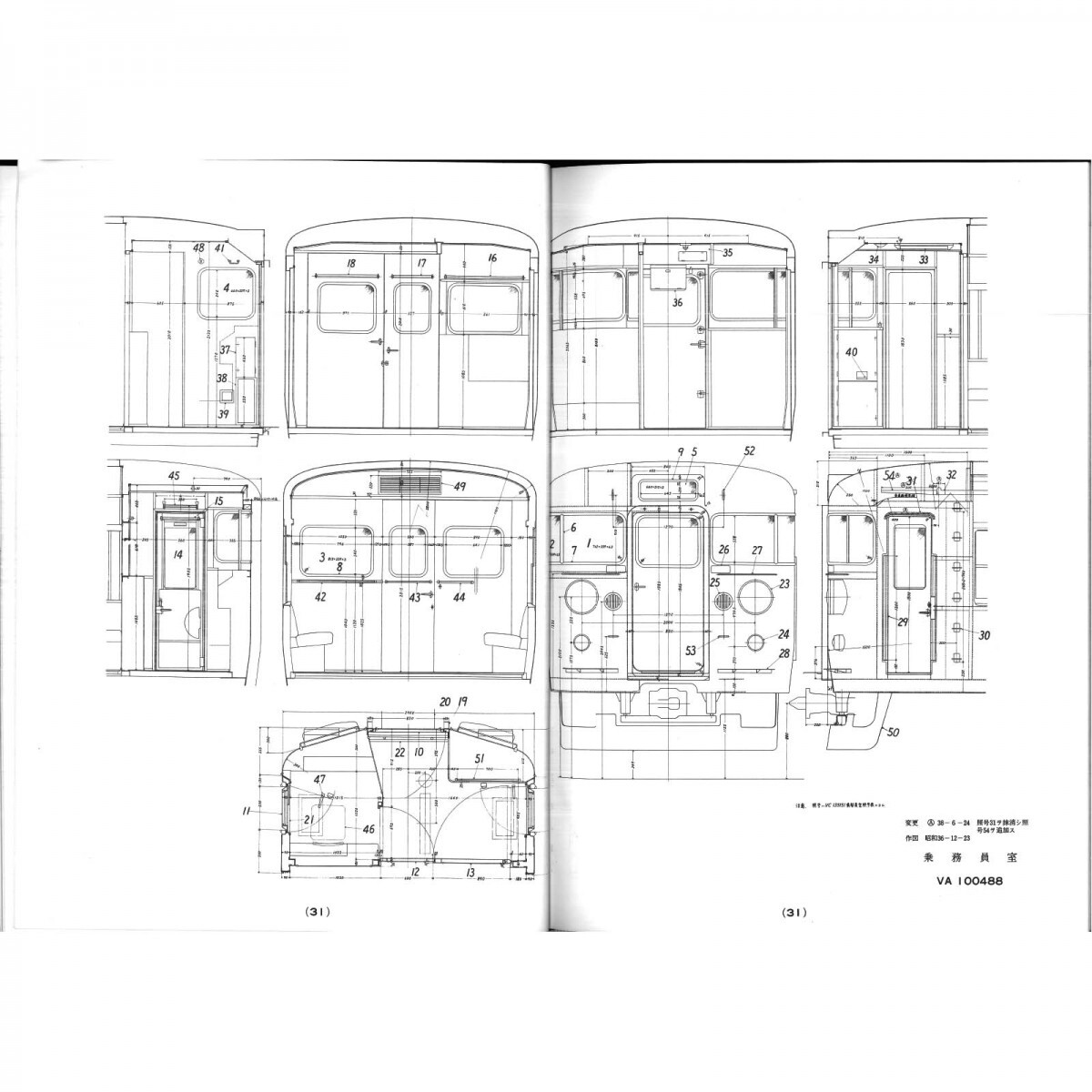

この資料は、これらの近郊形電車の車体図面を中心にしたものです。
