ディジタル表示の自作真空管ラジオ（動作しますがジャンク扱いで）
拍卖号：g1209314345
开始时间：11/26/2025 20:34:40
个 数：1
结束时间：12/03/2025 20:18:48
商品成色：二手
可否退货：不可
提前结束：可
日本邮费：卖家承担
自动延长：可
最高出价：
出价次数：0
| ディジタル表示の自作真空管ラジオ（動作しますがジャンク扱いで） | |

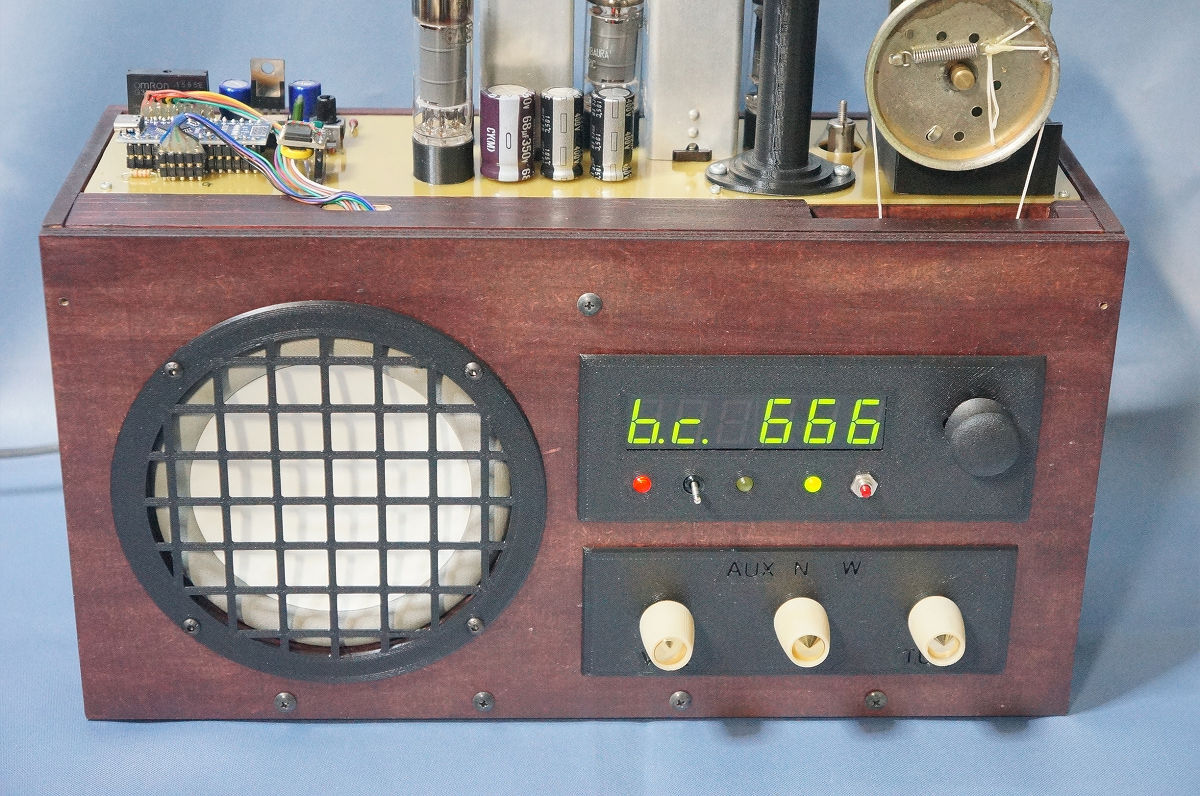

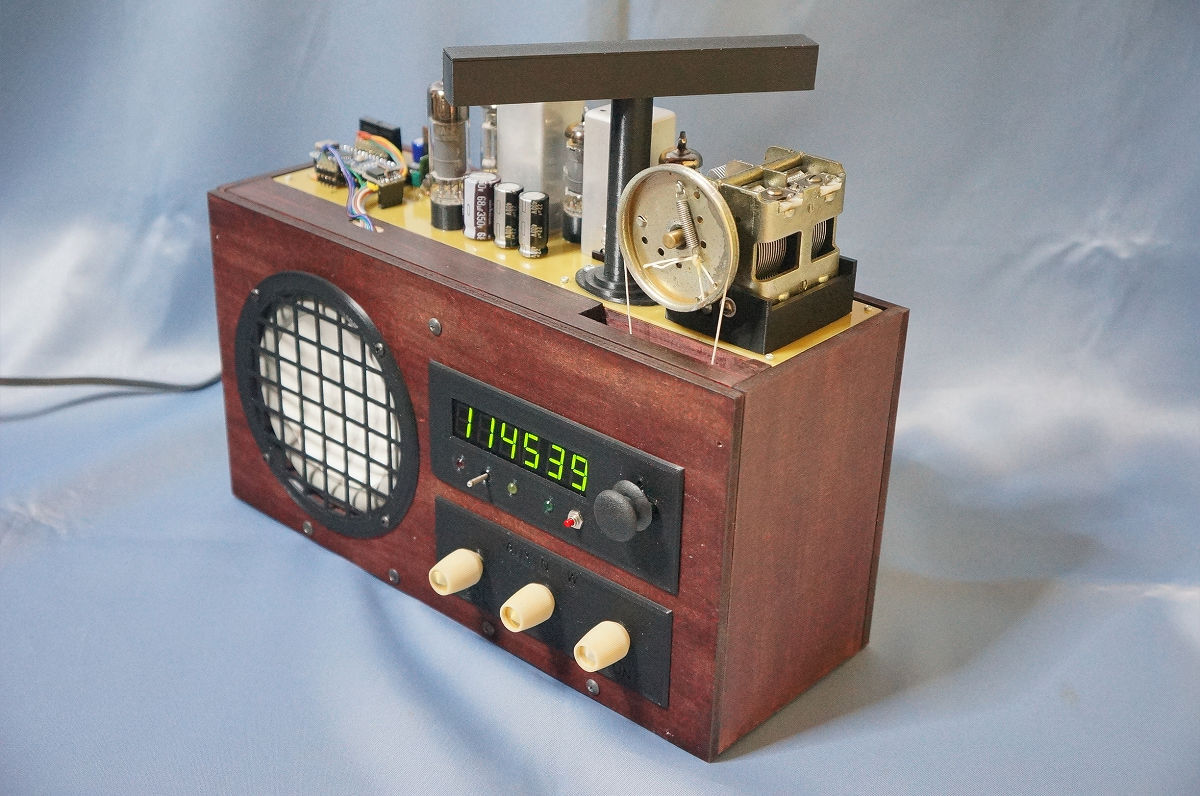

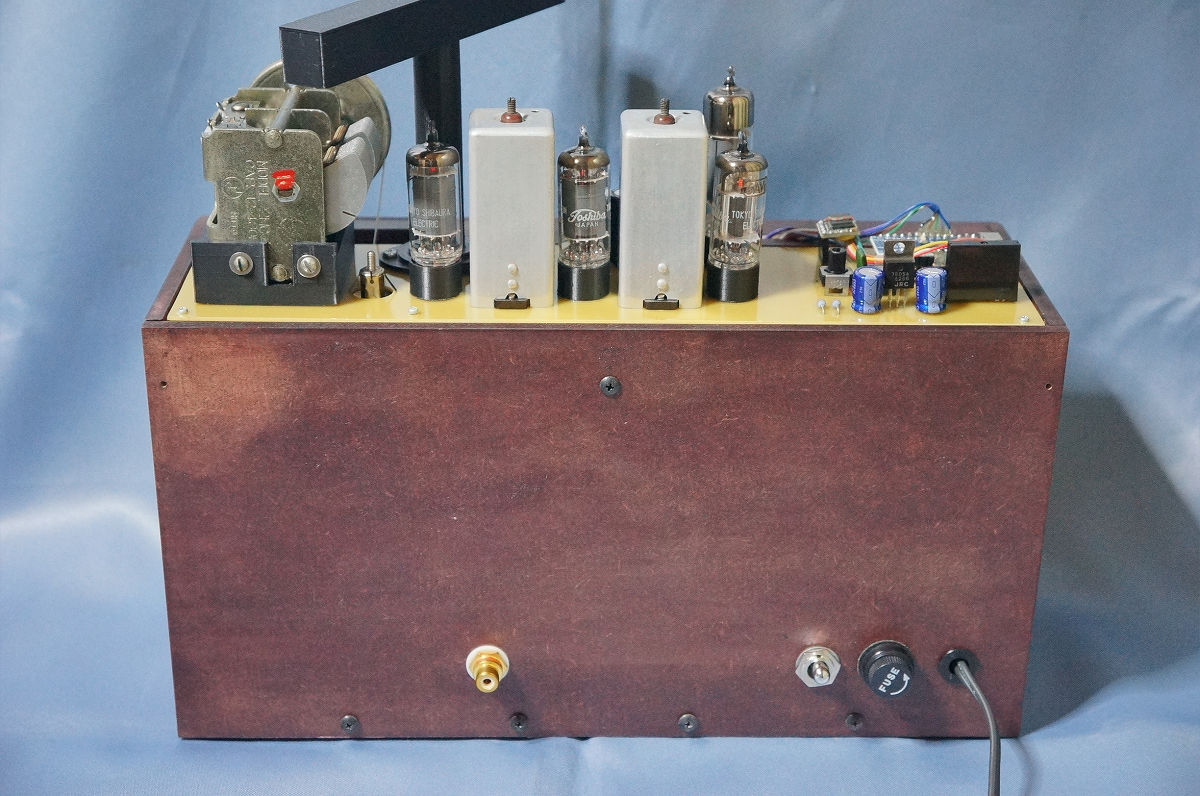

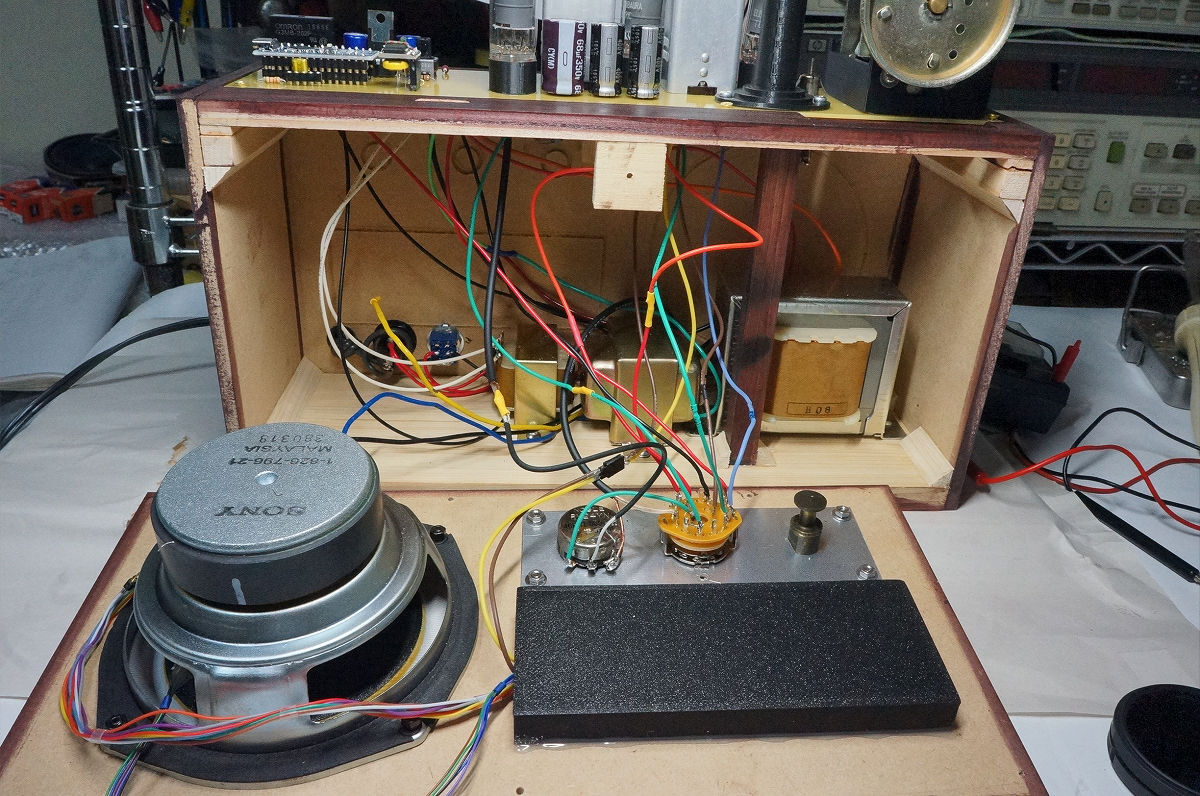

| 商品説明 | 商品説明をよくご覧いただき、ノークレーム／ノーリターンをご了解いただける方のみ入札をお願いいたします。 スマートフォンからの方も長文で恐縮ですが、必ず商品説明をご確認ください 電子工作や古い真空管製品を修復するのが趣味で、ジャンクとして入手したメーカー不明の５球スーパーラジオを、部品のみ流用し修理改造したものです 新しい物を自作したいこともあり手狭なので、このような風変わりな真空管ラジオに興味のある方、真空管ラジオで放送を楽しみたい方、同じような趣味の方、部品目的の方等にお譲りしたいと思います このような自作品ですが使用いただけると幸いです ◎動作事例の動画 受信動作や時刻表示等の様子を撮影した動画を下記に掲載しています 操作説明書（ＰＤＦ形式）も掲載しています（スマホではご覧いただけないかもしれません） 下記の「受信動作動画はここ」をクリックしてご覧いただけます （外部サイトです、容量が少し大きいのでご注意を） 受信動作動画はここ ◎このラジオの特徴 ・入手時の真空管も簡易真空管試験機（Heathkit）で確認し、まだ元気でしたが、手持ちの未使用品を取り付けています（入手時の物は添付しています） ・使用真空管や回路構成はトランス式です、キャビネット内部にラジオ用、マイコン用で電源トランスを２個実装しています（写真では３個ですが1個はスピーカー用のアウトプットトランスです） ・中間周波トランスは当時の「帯域可変型」を使用しています、選択度重視の狭帯域と音質重視の広帯域、夫々コイルを切り替えるようになっています ・キャビネットには素人の下手な工作ですが木製で自作しています ・受信周波数表示はマイコン（Ａｒｄｕｉｎｏ）で制作したデジタル周波数カウンターを取り付けています ・受信は中波帯（ＭＷ）ワンバンドで受信周波数をディジタルで直読みできます、外部入力時は「Ａ ｉｎ」と表示します ・周波数カウンターだけではマイコン（Ａｒｄｕｉｎｏ）の入出力ポートが余りますので、リアルタイムクロックＩＣを使い、時刻表示とタイマー制御でラジオの電源をオンオフできるようにしています ・リアルタイムクロックはバッテリーでバックアップしていますので完全に電源オフしていても数年は大丈夫と思います（月差数秒の誤差は有ります） ・時刻合わせやタイマー設定等は全て前面のジョイスティックの上下左右とプッシュ操作で行います ・タイマー設定値や設定輝度はＥＥＰＲＯＭに書き込んでいますので電源をオフしても再設定の必要は有りません ・時刻表示は時、分、秒で、ジョイスティックの操作で年月日を表示できます ・タイマーは①オン時刻②オフ時刻③スリープオフ（経過時間でオフする）④ウエイクアップ（経過時間でオンする）の４種で、全てを設定し同時制御可能です ・落札者の方でマイコン（Ａｒｄｕｉｎｏ）のスケッチ（ソースプログラム）をご希望の場合は、原本のままでの配布をしない条件で、ＺＩＰ形式でメール添付等により提供可です、取引ナビでお申し出ください ・マジックアイの代わりに受信している電波強度を明るさの変化で表示するチューニングインジケータを取り付けています ◎その他注意など ・使用真空管はトランス式スーパー定番の、６ＢＥ６、６ＢＡ６、６ＡＶ６、６ＡＲ５の４球です ・使用真空管は簡易真空管試験機（Heathkit）で確認済みです ・シャーシを観察できるよう、むき出しになっていますので、高電圧部分は外部に露出しないようにしていますので、触っても大丈夫と思います（真空管がとても高温になりますのでやけどに注意してください） ・フェライトバーアンテナコイルは自作したもので３Ｄプリンタで作成したケースに収めています。３５０度ほど自由に回転できます ◎動作について ・制御用マイコンの主電源は背面に有ります ・ラジオ自体の電源は、タイマーで電源オンオフできるよう、ＳＳＲ（ソリッドステートリレイ）を使用しましたので、手動でラジオの電源を入れるには前面の操作パネルのトグルスイッチで行います ・標準信号発生器によりＩＦＴの調整と受信の単一調整を実施しています ・感度は一般的な５球スーパーと同程度と思います ・出品直前まで動作していました。大阪郊外の鉄筋マンション室内にてローカル局はすべて受信可能でした ・一ヶ月ほど自宅で使用していました ・受信には外部アンテナは不要（鉄筋の建物内で放送送信アンテナの方向にベランダなどの開口部が無い場合は放送を受信できないかもしれません）です ・写真はＮＨＫ大阪放送局、周波数６６６ｋＨｚ受信中の物です ・周波数表示中にラジオの電源をオフにした場合は、自動的に時刻表示になります ◎その他 横３０センチ、高さ２６センチ、奥行き１５センチ（突起部含むおおよそのサイズです）、重量は３．９キロです ◎添付品 ・部品の再利用や改良などされると思いますので、ラジオの回路図、自作の簡単な操作説明書、元装置入手時の真空管を添付します |
| 注意事項 | ・趣味で製作したもので、ハンダ付けなど完璧ではないと思いますので、ご理解いただける方のみの入札をお願いいたします ・出品直前にも動作していましたが、自作品につきジャンク扱いとお考え下さい ・写真でご判断いただき十分ご検討ください ・素人の自作品です、何時故障するか判りません、写真と説明でご判断戴きＮＣ／ＮＲをご了解いただける方のみ入札をお願いいたします、また内部は相当高電圧・高温になる所もございます、万一の事故等には責任を持ちかねます、ご使用は落札者様の自己責任で十分注意をお願いします ・出品対象はラジオ本体（１枚目の写真）・回路図と説明書・入手時の真空管一式のみ（最後の写真）で、大きさ比較用の物など商品写真に写り込んだ他の物は対象外です ・表示部の操作や時刻設定などは添付の説明書をご覧ください ・真空管ラジオは電源を入れても真空管が温まるまで暫く（１５秒～３０秒程度）音が出ませんのでご承知おきください ・受信周波数表示も真空管がしっかり温まるまで数分は表示が安定しないかもしれません |
| 発送詳細 | 発送は少しでもお安くと考え、匿名配送になってしまいますが「おてがる配送（ヤマト運輸）宅急便（EAZY）」出品者負担（送料無料）でお送りいたします 梱包は再利用のエアキャップ・ダンボールで、エアキャップで巻いて箱詰めする簡易梱包で失礼します（この出品は梱包サイズで１００サイズの予定です） また、お届け日時の指定で、ご希望が有れば「取引メッセージ」にてご選択ください |
| 支払方法 | ■!かんたん決済 |
