【説明書・付図】１０３系通勤形直流電車教養資料・付図 冷房改造説明書
資料区分：複製品（原本ではありません。ご注意ください）
発行年月：１９７７年２月・１９８０年９月（冷房改造説明書）
発行箇所：名古屋鉄道管理局
原本サイズ：B4横
ページ数：46頁
製本サイズ：A4横
製本方法：無製本
掲載形式：
クモハ１０３
モハ１０３
モハ１０２
クハ１０３
サハ１０３
教養資料と、付図、それに冷房改造説明書をまとめています。
＝＝＝＝＝＝
【はじめに】
国鉄の資料類を複製して頒布しています。
この取り組みを初めて10年以上経ちますが、きっかけは一部の雑誌執筆者のみが情報を知っている状態によって、執筆者の都合の悪い情報は世に出ないケースが多かった為、多くの方に「公式説明書などでどう説明されているか」を広めたかったためです。103系が山手線向けというような説明書を見ても何も書かれていないような事が広がったのも、公式説明書などを見てチェックできる体制が整っていなかったからと言えましょう。
誰かが抱え込むと世に出ないような希少な情報を多くの人で共有できる方が鉄道趣味界にとって有益と考えています。
また、付図は模型を作る人からするととても重宝するものだと思います。原本だと数万もするものでも、複製なら数千円で済みますし、そのような用途であれば複製で十分であろうと言うことで多くの方に利用していただいています。
ただ、これらを資料としてではなく飾るための「コレクション」として集めている方にとっては複製は何の意味もありません。コレクターの方には全く価値がないかもしれませんが、そうでない方にとっては、高い原本をゲットしたけど、内容が思ったものではなくてがっかりしたという事も防げます。また、原本は経年からボロボロになってページをめくるのも厳しく、本当に飾るだけになり資料としても使いにくいものもありますが、複製ならいったん綺麗な紙に印刷しなおすので状態が格段に改善できます。
昔から、多くの妨害を受けてきましたが、めげずにやってきましたし、今後もそうするつもりです。一気に商品を出す事ができませんが、よろしくお願いします。
＝＝＝＝＝＝
【資料説明】
103系電車は1970年代後半から名古屋や仙台などの通勤輸送改善のために転用されました。
基本的な内容は他の説明書や付図を参考していただくとして、これらの地区に入った際の資料ですので、主にツナギ関係の説明となっていますが、首都圏とは違う運転方法をとったことでの注意点などは、これらの資料から読み取れるかもしれません。
また、冷房改造の資料もまとめてあります。冷房改造の説明書は単体では見たことないので、これらは重要な資料になり得るかもしれません。
■■■■ 構成
（教養資料）
１ 編成
２ 主要諸元
３ １１３系と１０３系電車の相違点
４ 主回路
５ 制御回路
６ 空転検知装置の原理
７ 補助回路
８ 戸ジメ装置
９ ブレーキ装置
１０ 台車及び基礎ブレーキ
（付図）
１ 床下機器配置
２ 運転室機器配置
３ 低圧配電盤
４ 主回路
５ 制御回路（ＣＳ２０Ｃ）
６ 補助回路
７ 戸ジメ装置
８ ジャンパ栓受け
９ キャノンプラグ栓受け
１０ 戸ジメスイッチ（ＲＬ６８７形）
１１ 空気ブレーキ装置ツナギ
１２ 直通ブレーキ略図
１３ 戸ジメ配管
１４ 台車
１５ ノッチ曲線
１６ 機器番号

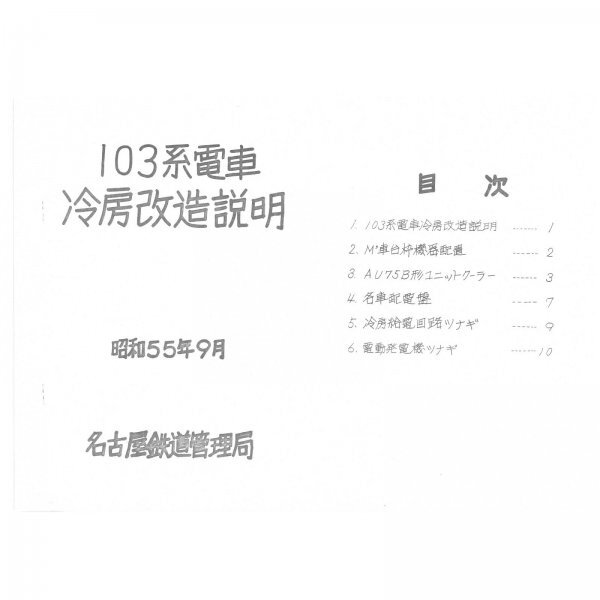

（冷房改造説明書）
１ １０３系冷房改造説明
２ Ｍ’車台枠機器配置
３ ＡＵ７５Ｂ形ユニットクーラー
４ 各車配電盤
５ 冷房給電回路ツナギ
６ 電動発電機ツナギ
＝＝＝＝
注意事項
＝＝＝＝
過去に現場等で使用していたものの複製ですので、原本に痛みなどがあるのはご容赦ください。
複製品ですので、原本で見にくい部分は複製でも見にくい状態となります。
未使用新品ですが、家内制手工業ですので、完璧品をお望みの方はご遠慮いただければと思います。
ノークレーム・ノーリターンでお願いします。
両面印刷ですが、A3の裏面やタイトルページの裏は白紙の場合があります。
複数落札時の同梱は可能です。その場合の送料は合計2冊までは送料は変わりませんが、3冊目から1冊増えるごとに送料を200円ずつプラスさせていただきますのでご了承願います。
なお、国鉄資料の複製については、国鉄および国鉄の後継団体に問い合わせしたところ問題無いとの回答を得ていますので2015年頃よりやヤフーショッピングの国鉄資料館でも複製販売を行っておりました。
過去にも違反商品としての報告を何度か受けておりますが、一度たりともヤフー側に削除されたことはありません。
;)
