プリウス ZVW30 走行モード POWER EV ECO 切替 信号 取り出し 割り込み ハーネス

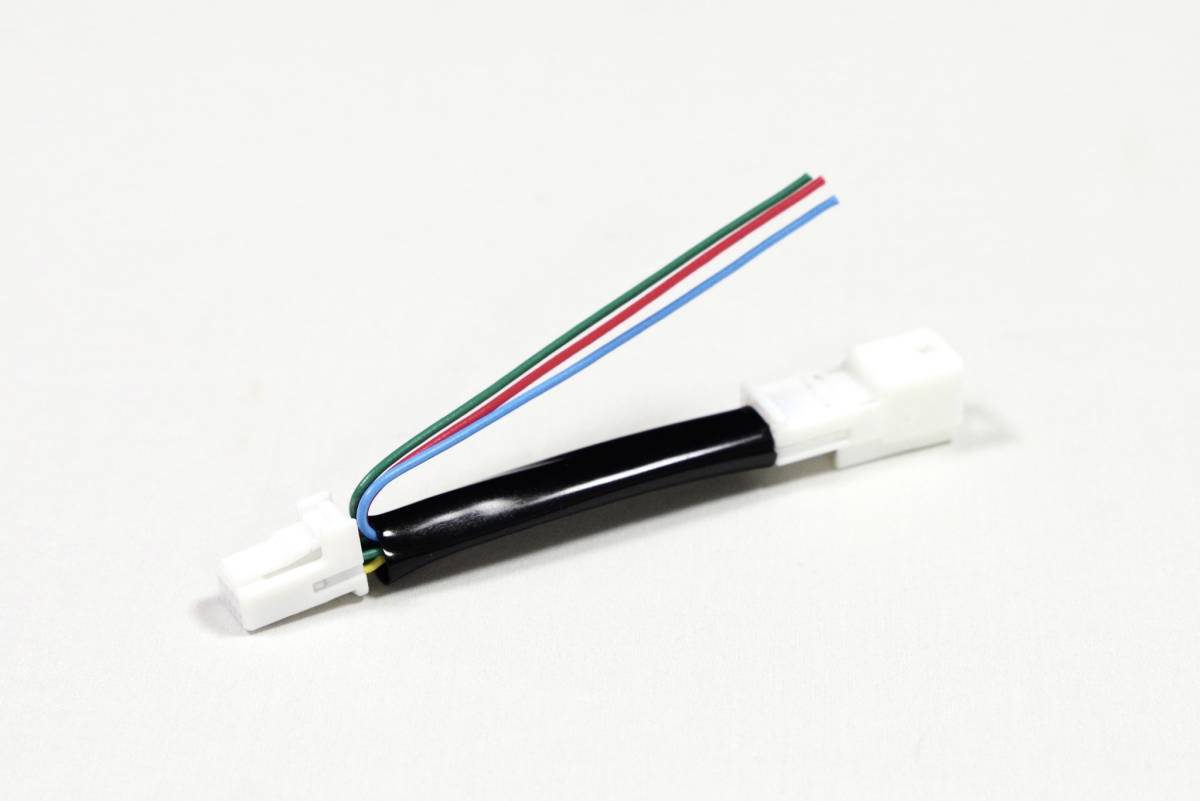

走行モード（POWER・ECO・EV）を移設・増設する際に、純正配線をキズ付けることなく信号を取り出し・施工するための「割り込みハーネス」です。
この割り込みハーネスを使い、走行モード（POWER・ECO・EV）切り替えスイッチをステアリングスイッチなど移設・増設できます。
この製品の電線の色と接続先
赤
POWERモード
青
EVモード
緑
ECOモード
黒
GND（アース）
赤・青・緑それぞれの線を黒線またはGND（アース）に接続するとPOWER・EV・ECOそれぞれのモードに切り替わります。
設置例
当ハーネス（赤・青・緑） → モーメンタリースイッチ（押している時だけ通電） → 黒線またはGND（アース）
スイッチを押すと各線ごとのモードに切り替わります。
当方は自動車メーカーの純正電装機器の試作に従事しています。
自分の車の電装作業はハーネスの作製から施工まで全て自分で行っています
通電確認も行っていますので安心してお使いいただけると思います。
車両用ハーネスは同じ形で電気が流れれば良いものではありません。
自動車用コネクタ・ハーネスは耐熱・耐油・耐火・対振動など採用されるには
多くの安全条件があります。
＊これらを満たしてない電線は車両火災（電装火災）の原因になります。
当方ではトヨタ自動車等の車両ハーネスに採用されている大手メーカー製の
ハウジングコネクター（RoHS／ELV 対応）・自動車用薄肉低圧電線（JASO D611 準拠）を
使用しています。
また、電線の規格だけでなく純正配線と同じ配線色で作成しています。
さらに振動で絶縁被覆が破れ誤作動をおこさないようにチューブで保護しています。
トヨタをはじめ様々な車種向けの電装配線をご依頼に応じて製作・販売していますが、
不具合の報告はなく、安心してご使用いただけると思います。
発送方法・料金
ヤフネコ!パック 送料無料
;)
