ディジタル表示の真空管ラジオ(ナショナルGX-230趣味の改造品）動作しますがジャンク扱いで
拍卖号：x1209299899
开始时间：11/26/2025 20:47:32
个 数：1
结束时间：12/03/2025 20:34:47
商品成色：二手
可否退货：不可
提前结束：可
日本邮费：卖家承担
自动延长：可
最高出价：kit********
出价次数：2
| ディジタル表示の真空管ラジオ(ナショナルGX-230趣味の改造品）動作しますがジャンク扱いで | |

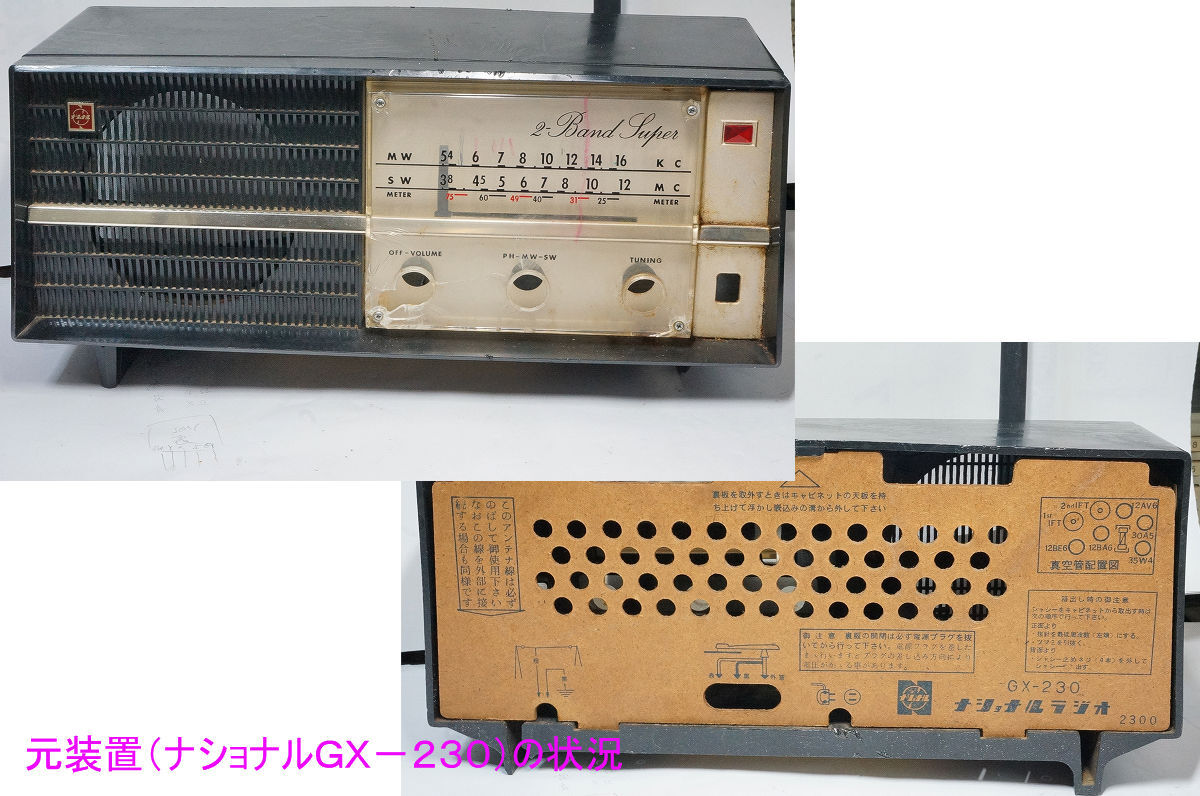

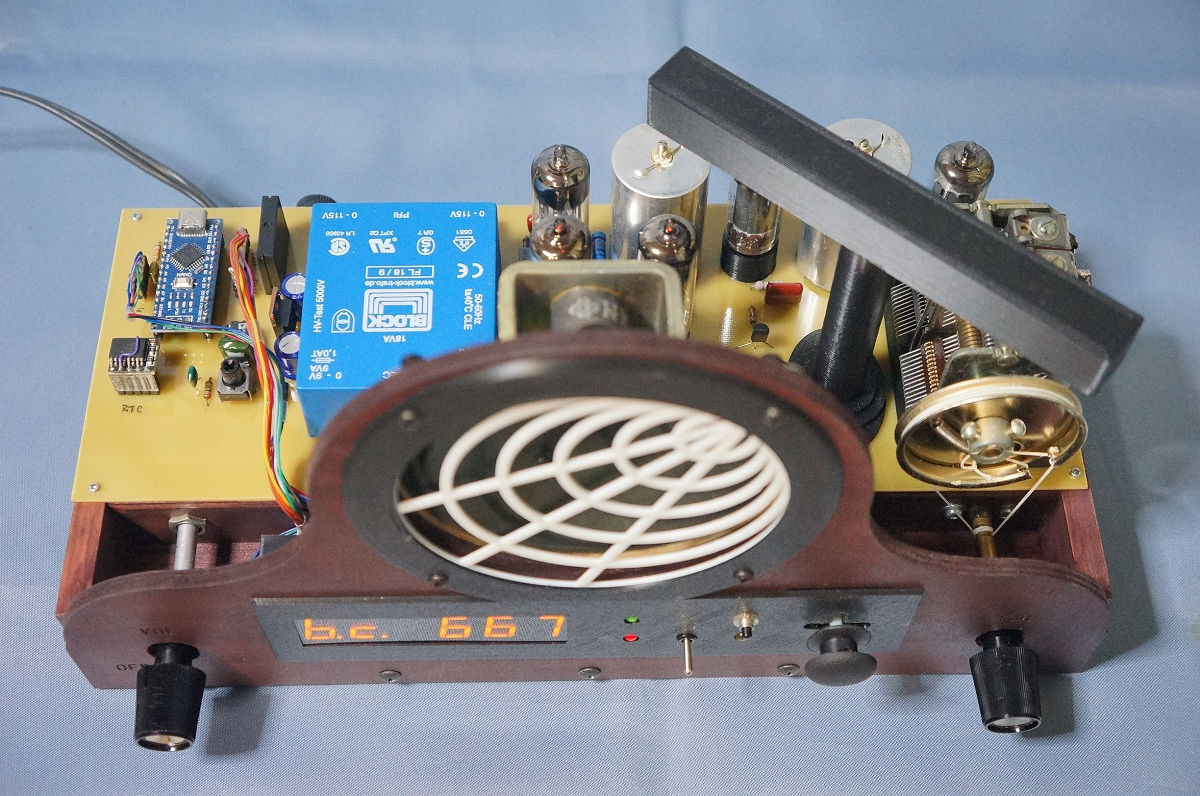

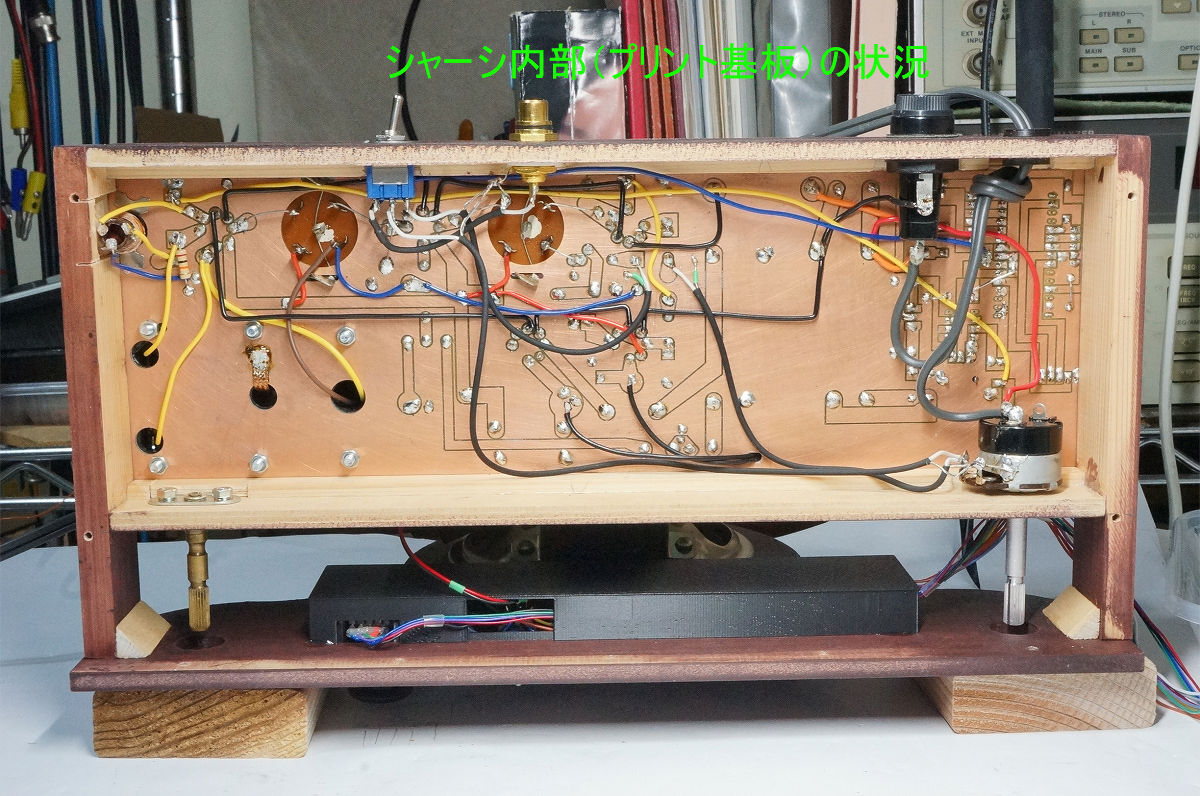

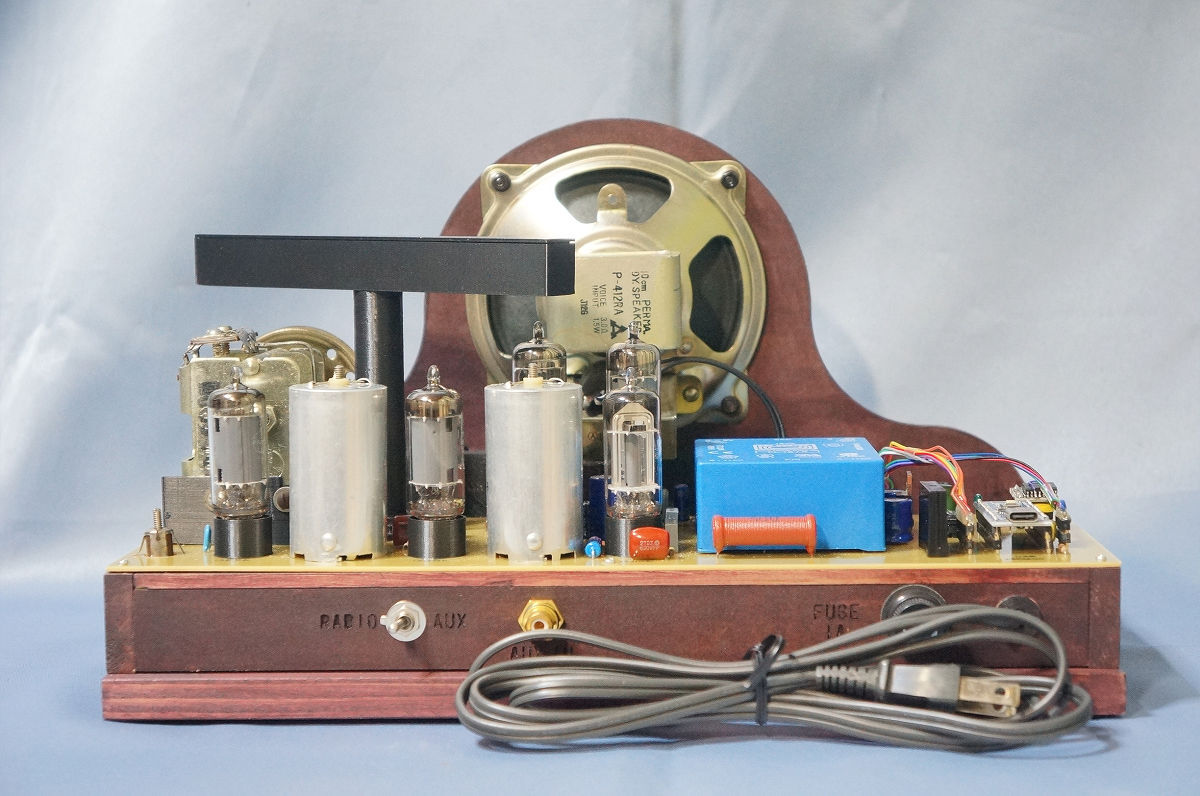

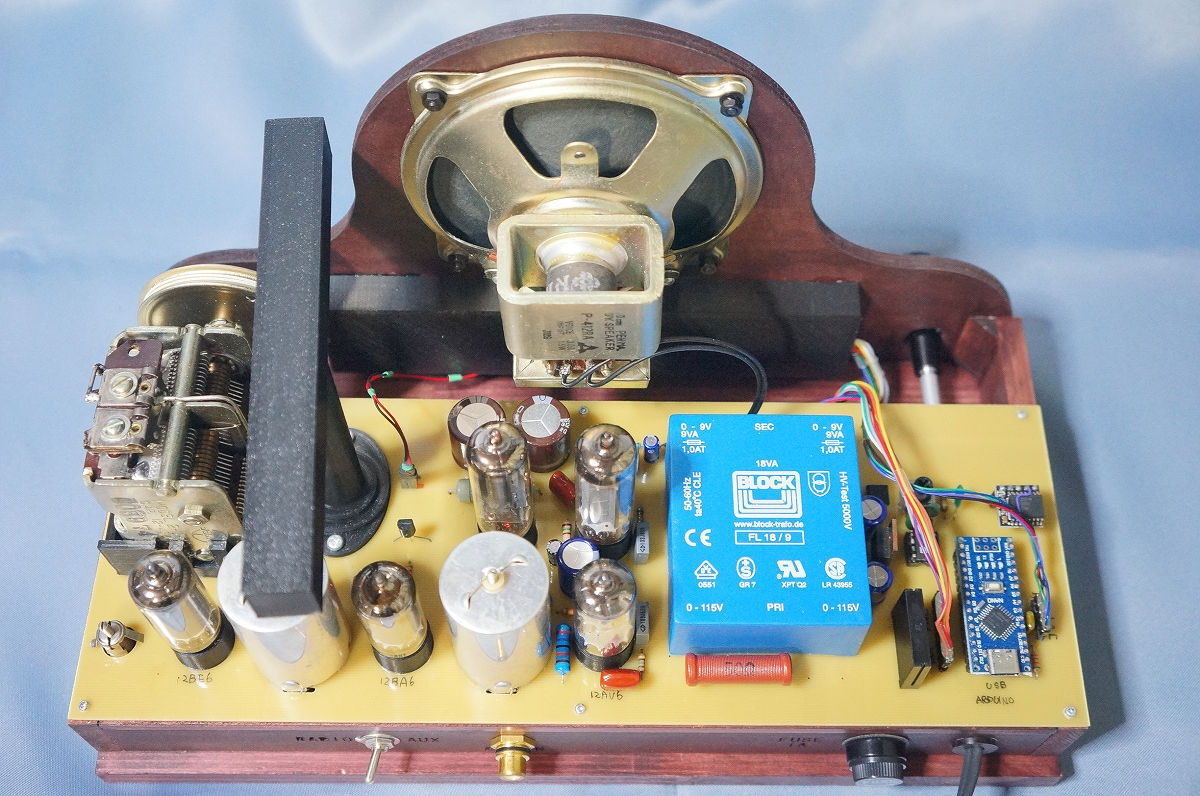

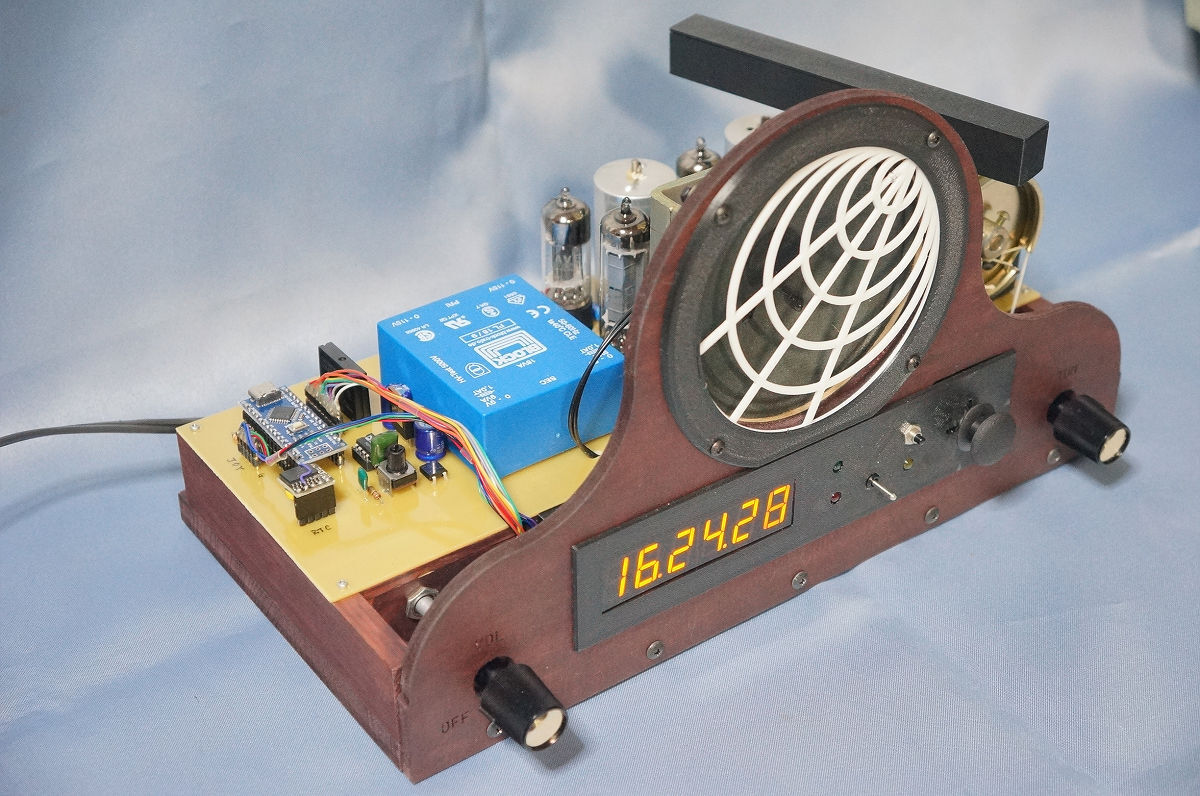

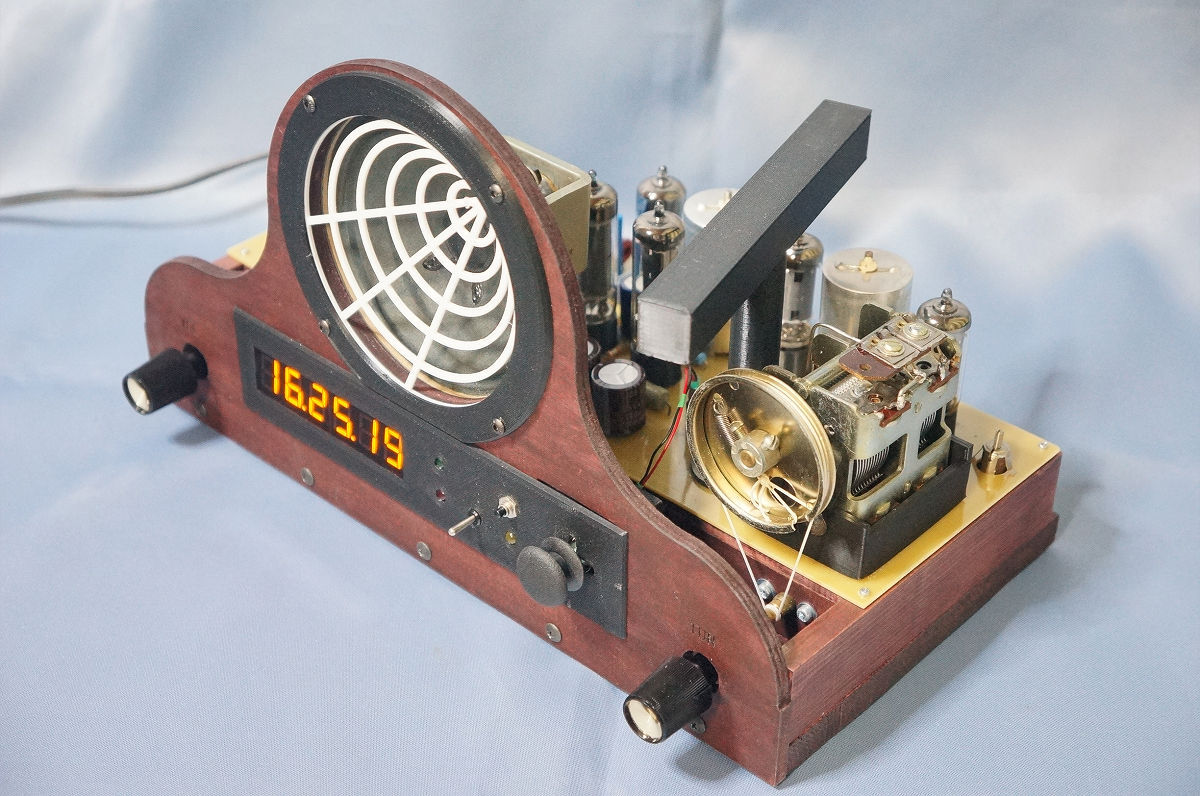

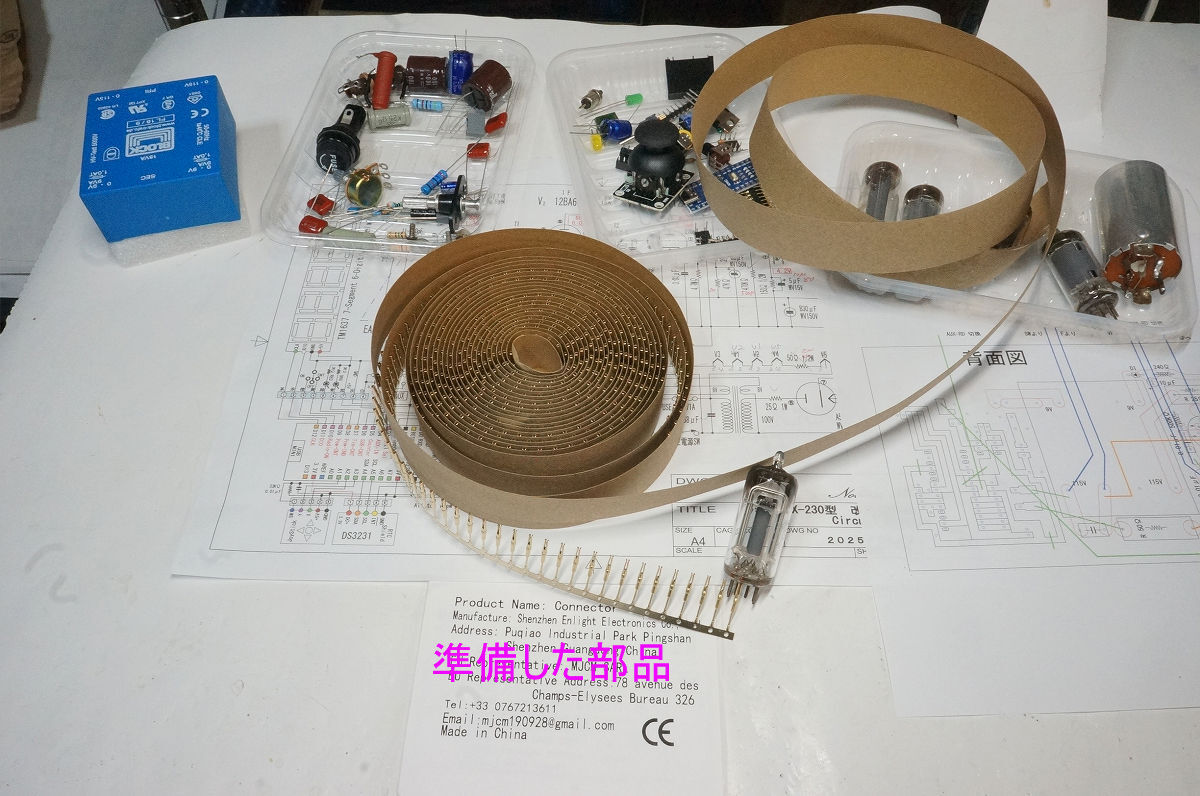

| 商品説明 | 商品説明をよくご覧いただき、ノークレーム／ノーリターンをご了解いただける方のみ入札をお願いいたします。 スマートフォンからの方も長文で恐縮ですが、必ず商品説明をご確認ください 電子工作や古い真空管製品を修復するのが趣味で、ナショナル（現パナソニック）製（ＧＸ－２３０）５球スーパーラジオ（トランスレス式２バンドラジオ）の主要部品を使用し修理改造したものです 新しい物を自作したいこともあり手狭なので、このような風変わりな真空管ラジオに興味のある方、真空管ラジオで放送を楽しみたい方、同じような趣味の方等にお譲りしたいと思います このような自作品ですが使用いただけると幸いです ◎動作事例の動画 受信動作や時刻表示等の様子を撮影した動画を下記に掲載しています 操作説明書（ＰＤＦ形式）も掲載しています（スマホではご覧いただけないかもしれません） 下記の「受信動作動画はここ」をクリックしてご覧いただけます （外部サイトです、容量が少し大きいのでご注意を） 受信動作動画はここ ◎このラジオの特徴 ・元装置はナショナル製ＧＸ－２３０、ＭＷ，ＳＷ２バンドラジオです ・キャビネットの傷みが激しくそのまま修理しても使用に耐えないと思い、元装置の主要部品（バリコン、ＩＦＴ、スピーカー、真空管）を流用し、プリント基板化しています ・キャビネットは素人の下手な工作ですが木製で自作しています ・受信周波数表示はマイコン（Ａｒｄｕｉｎｏ）で制作したデジタル周波数カウンターを取り付けています ・元装置は２バンドでしたが、短波放送を受信することは無いと思い、ＭＷ１バンドにし、受信周波数をディジタルで直読みできます ・アンテナコイルは外部アンテナを不要にしたいので、フェライトバーアンテナを自作しています ・周波数カウンターだけではマイコン（Ａｒｄｕｉｎｏ）の入出力ポートが余りますので、リアルタイムクロックＩＣを使い、時刻表示とタイマー制御でラジオの電源をオンオフできるようにしています ・リアルタイムクロックはバッテリーでバックアップしていますので完全に電源オフしていても数年は大丈夫と思います（月差数秒の誤差は有ります） ・時刻合わせやタイマー設定等は全て前面のジョイスティックの上下左右とプッシュ操作で行います ・タイマー設定値や設定輝度はＥＥＰＲＯＭに書き込んでいますので電源をオフしても再設定の必要は有りません ・時刻表示は時、分、秒で、ジョイスティックの操作で年月日を表示できます ・タイマーは①オン時刻②オフ時刻③スリープオフ（経過時間でオフする）④ウエイクアップ（経過時間でオンする）の４種で、全てを設定し同時制御可能です ・落札者の方でマイコン（Ａｒｄｕｉｎｏ）のスケッチ（ソースプログラム）をご希望の場合は、原本のままでの配布をしない条件で、ＺＩＰ形式でメール添付等で提供可です、取引ナビでお申し出ください ・マジックアイの代わりに受信している電波強度を明るさの変化で表示するチューニングインジケータを取り付けています ◎修理・改造の状況 ・一度分解し、部品を測定器にて確認し使用可能な部品は可能な限り流用しています ・使用真空管はトランスレス５球スーパー定番の、１２ＢＥ６、１２ＢＡ６、１２ＡＶ６、３０Ａ５、３５Ｗ４の５球です ・使用真空管は簡易真空管試験機（Heathkit）で確認済みです ・トランスレス式では電源コンセントの片側がアースに直接接続され危険なため、真空管駆動用の電源はトランス経由にし絶縁しています ・ラジオの電源投入動作は直列接続された真空管ヒーターを点灯することで行っています（ラジオがオフの時も真空管に電圧は供給されています、ヒーターが点灯していないので電流が流れることは有りません） ・シャーシを観察できるよう、むき出しになっていますので、一部には高電圧となっている部品が露出していますので、触れないようにしてください（真空管がとても高温になりますのでやけどにも注意してください） ・フェライトバーアンテナコイルは３Ｄプリンタで作成したケースに収めています。３５０度ほど回転できるように考えていましたが、高さが不足しており、スピーカーに当たってしまいます、約１８０度は回転できます ・スピーカー前の保護ネット（３Ｄプリンターで作成した白色プラスチック）は固定されていませんので、３６０度自由に回転させられます ◎動作について ・完成後、標準信号発生器にてＩＦＴの調整と受信の単一調整を実施しています ・感度は一般的な５球スーパーと同程度と思います ・出品直前まで動作していました。大阪郊外の鉄筋マンション室内にてローカル局はすべて受信可能でした ・一ヶ月ほど自宅で使用していました ・放送の受信には外部アンテナは不要（鉄筋の建物内で放送送信アンテナの方向にベランダなどの開口部が無い場合は放送を受信できないかもしれません）です ・写真はＮＨＫ大阪放送局、周波数６６６ｋＨｚ受信中の物です ・ラジオの電源をオフにしても時刻表示はできるよう、電源を別々にしています 完全に電源をオフにするには、ボリューム兼電源スイッチつまみで操作します 尚、周波数表示中にラジオの電源をオフにした場合は、自動的に時刻表示になります ◎その他 ・ラジオのおおよその大きさ 横３０センチ、高さ１８．５センチ、奥行き２０センチ（突起部含むおおよそのサイズです）、重量は２．０キロです ◎添付品 ・部品の再利用や改良などされると思いますので、ラジオの修復前回路図、修復後回路図（交換した部品規格や表示部との接続を追記）、自作の簡単な操作説明書を添付します |
| 注意事項 | ・趣味で製作したもので、ハンダ付けなど完璧ではないと思いますので、ご理解いただける方のみの入札をお願いいたします ・出品直前にも動作していましたが、改造しておりますのでジャンク扱いとお考え下さい ・写真でご判断いただき十分ご検討ください ・素人の自作品です、何時故障するか判りません、写真と説明でご判断戴きＮＣ／ＮＲをご了解いただける方のみ入札をお願いいたします、また内部は相当高電圧・高温になる所もございます、万一の事故等には責任を持ちかねます、ご使用は落札者様の自己責任で十分注意をお願いします ・出品対象はラジオ本体（最後の写真）・回路図と説明書で、大きさ比較用の物など商品写真に写り込んだ他の物は対象外です ・表示部の操作や時刻設定などは添付の説明書をご覧ください ・真空管ラジオは電源を入れても真空管が温まるまで暫く（１５秒～３０秒程度）音が出ませんのでご承知おきください ・また電源をオフしても真空管が冷えるまで暫く音が出ます ・受信周波数表示も真空管がしっかり温まるまで数分は表示が安定しないかもしれません |
| 発送詳細 | 発送は少しでもお安くと考え、匿名配送になってしまいますが「おてがる配送（ヤマト運輸）宅急便（EAZY）」出品者負担（送料無料）でお送りいたします 梱包は再利用のエアキャップ・ダンボールで、エアキャップで巻いて箱詰めする簡易梱包で失礼します（この出品は梱包サイズで１００サイズの予定です） また、お届け日時の指定で、ご希望が有れば「取引メッセージ」にてご選択ください |
